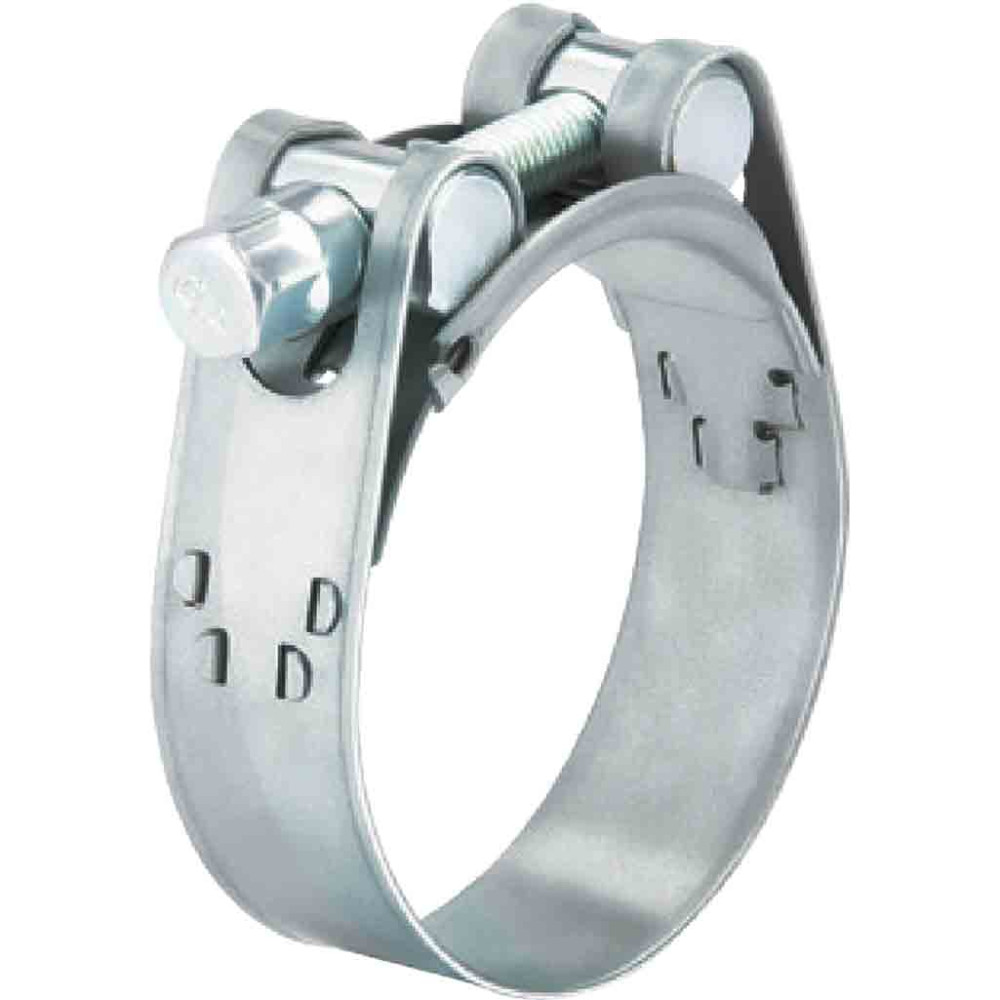

Collier Norma GBS à tourillons pleins
Le collier Norma GBS est un collier de serrage lourd pour une fixation robuste des tuyaux, conduits et flexibles.
La gamme GBS est spécialement conçue pour la fixation de conduits d'air soumis à de fortes contraintes ainsi que de conduits renforcés par du plastique ou de l'acier. Elle est notamment adaptée aux véhicules utilitaires et spéciaux, mais également à de nombreuses applications industrielles.
La version à tourillons pleins répond aux applications nécessitant une robustesse renforcée.
Collier de serrage à tourillon inox
Le collier de serrage à tourillon inox offre une conception très robuste par rapport aux colliers de serrage traditionnels.
La bande est conçue pour supporter des forces de traction élevées et le système de fermeture permet d'appliquer des couples de serrage importants.
La finition W4 bénéficie d'une résistance au brouillard salin d'au moins 240 heures.
Une conception robuste pour protéger le tuyau
Le collier Norma GBS associe plusieurs éléments destinés à assurer un serrage efficace tout en limitant les contraintes exercées sur le tuyau :
- une bande robuste à bords arrondis
- un ponton protégeant le tuyau
- des pattes renforcées
- une fermeture à verrouillage mécanique
- des tourillons pleins
- un système permettant d'appliquer un couple de serrage élevé.
Les bords arrondis de la bande contribuent à limiter les risques d'endommagement des tuyaux. Le ponton assure quant à lui une protection supplémentaire au niveau du raccordement.
Comment fonctionne un collier à tourillons pleins ?
Sur un collier à tourillons plein, les tourillons participent directement à la transmission de l'effort exercé lors du serrage. La pression est ainsi répartie autour du tuyau afin de maintenir fermement le raccordement.
Ce principe est particulièrement intéressant pour les conduits et flexibles soumis à des mouvements, des vibrations ou des contraintes mécaniques importantes.
Le montage peut être réalisé avec des outils manuels, pneumatiques ou électriques adaptés au serrage de ce type de collier.
Couples de serrage du Norma GBS
Le collier Norma GBS W4 est conçu pour des applications nécessitant une force de serrage élevée.
Pour une largeur de bande de :
- 18 mm, le couple de rupture minimal indiqué est de 15 Nm
- 20 mm, il est de 20 Nm
- 25 mm, il est de 30 Nm
- 30 mm, il est de 45 Nm.
Les couples de serrage recommandés correspondants sont respectivement de 8, 10, 20 et 25 Nm.
Ces valeurs permettent d'adapter le serrage à la largeur de bande du collier.
Différentes plages de serrage
Les colliers Norma GBS W4 à tourillons pleins sont disponibles dans différentes plages de serrage.
La gamme couvre notamment des plages allant de 17 à 330 mm, selon la largeur de bande et la dimension choisies. Les largeurs de bande disponibles sont de 18, 20, 25 et 30 mm.
Cette diversité permet de sélectionner un collier de serrage à tourillons adapté au diamètre extérieur du tuyau ou du conduit à fixer.
Applications du collier Norma GBS
Le collier Norma GBS est destiné à de nombreuses applications industrielles nécessitant un collier de serrage lourd.
Il peut notamment être utilisé dans :
- la fabrication de machines
- les machines agricoles
- l'industrie chimique
- les machines de construction
- les systèmes d'irrigation
- la fabrication de moteurs
- la construction navale
- les pompes et filtres
- l'industrie ferroviaire
- l'industrie minière.
Le GBS convient également à une utilisation aux conduits d'air soumis à de fortes contraintes ou équipés de renforts en plastique ou en acier.
Collier de serrage pour tuyaux et conduits renforcés
Grâce à sa construction robuste, le collier à tourillons plein convient particulièrement aux tuyaux et conduits soumis à des sollicitations importantes.
Il peut être utilisé lorsque le raccordement nécessite davantage de résistance mécanique qu'un collier de serrage standard. La largeur importante de la bande et la conception du système de fermeture permettent de répartir efficacement l'effort autour du tuyau.
Le choix du collier doit être effectué en fonction du diamètre extérieur réel du montage, de la largeur de bande souhaitée et des contraintes exercées sur le raccordement.
Caractéristiques du collier Norma GBS W4
- Type : collier de serrage lourd à tourillons pleins
- Gamme : GBS
- Finition : W4
- Largeurs de bande : 18, 20, 25 et 30 mm
- Plage de serrage : selon dimension, de 17 à 330 mm
- Résistance au brouillard salin W4 : minimum 240 h
- Conception : bande robuste à bords arrondis
- Tourillons : pleins
- Application : tuyaux, conduits et flexibles fortement sollicités
- Montage : outils manuels, pneumatiques ou électriques adaptés
Comment choisir son collier de serrage à tourillon ?
Pour choisir un collier de serrage à tourillon inox, il faut avant tout mesurer le diamètre extérieur du tuyau ou du conduit une fois celui-ci installé sur son raccord.
La dimension choisie doit correspondre à la plage de serrage du collier.
Il faut également tenir compte :
- du diamètre extérieur du montage
- de la largeur de bande nécessaire
- du niveau de serrage recherché
- des contraintes mécaniques exercées sur le raccordement ;
- de l'environnement d'utilisation.
Pour les montages fortement sollicitées, le collier Norma GBS W4 à tourillons pleins constitue une solution adaptée aux besoins de serrage renforcé.
