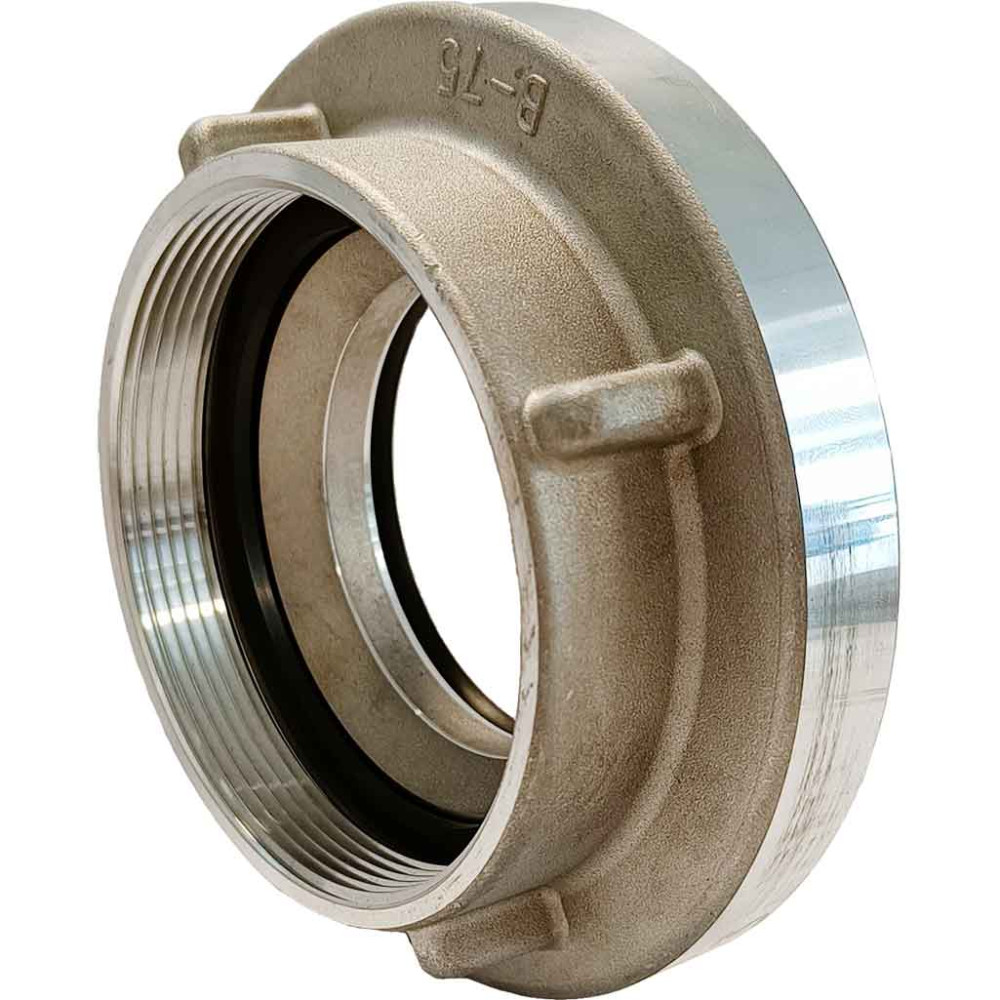

Le raccord Storz fixe taraudé femelle est un raccord de connexion destiné à réaliser une liaison entre un équipement possédant un filetage mâle et un réseau utilisant le système Storz.
Le système Storz est un raccord symétrique : les deux demi-raccords compatibles peuvent être assemblés par leurs ergots, puis verrouillés par rotation. Cette conception permet d'effectuer rapidement les opérations de connexion et de déconnexion sans avoir à visser l'ensemble du raccord.
La partie filetée du modèle présenté est un taraudage femelle, permettant son montage sur un élément disposant d'un filetage mâle compatible.
Raccord Storz pour les réseaux d'eau et équipements incendie
Le système Storz est largement utilisé dans les installations nécessitant des raccordements rapides de tuyaux et d'équipements de transfert de fluides. Les différentes tailles Storz sont notamment identifiées par la distance entre les deux ergots, appelée également entregriffes. Cette dimension constitue un critère essentiel pour identifier la taille du raccord compatible.
Le raccord peut ainsi être intégré à différents équipements, notamment :
- réseaux et équipements de lutte contre l'incendie
- tuyaux incendie
- installations de pompage
- équipements de transfert d'eau
- systèmes d'aspiration ou de refoulement compatibles
- canalisations et accessoires équipés d'un filetage mâle
- installations nécessitant une connexion Storz démontable.
Quatre tailles de raccord Storz disponibles
Ce raccord Storz femelle est proposé en quatre configurations afin de répondre à différentes dimensions de réseau.
Storz 25 – taraudage 1"
- Diamètre entre les deux ergots : 31 mm
- DN Storz : 25
- Taraudage : 1"
Storz 38 – taraudage 1"1/2
- Diamètre entre les deux ergots : 51 mm
- DN Storz : 38
- Taraudage : 1"1/2
Storz 52 – taraudage 2"
- Diamètre entre les deux ergots : 66 mm
- DN Storz : 52
- Taraudage : 2"
Storz 75 – taraudage 3"
- Diamètre entre les deux ergots : 89 mm
- DN Storz : 75
- Taraudage : 3"
Comment choisir son raccord Storz ?
Le choix du raccord Storz fixe femelle repose principalement sur deux dimensions : la taille du raccord Storz et celle du taraudage.
Pour éviter toute erreur, il est recommandé de vérifier :
- La distance entre les deux ergots du raccord Storz à raccorder.
- Le diamètre nominal Storz recherché.
- Le diamètre du taraudage femelle nécessaire pour recevoir l'élément fileté mâle.
- La compatibilité du raccord avec l'application et le fluide utilisé.
La distance entre les ergots est particulièrement importante : un raccord Storz 25 de 31 mm ne peut pas être assemblé avec un raccord Storz 52 de 66 mm. Les différentes tailles du système possèdent des dimensions d'accouplement propres.
Principe de fonctionnement du raccord Storz
Le raccordement Storz repose sur un principe d'accouplement symétrique.
Les deux raccords sont positionnés l'un contre l'autre de manière à engager leurs ergots respectifs. Une rotation permet ensuite de verrouiller l'ensemble. L'étanchéité est assurée par le système de joint associé au raccordement Storz.
Cette conception présente un intérêt particulier dans les applications où les connexions doivent être réalisées rapidement et régulièrement.
Contrairement à un raccord fileté classique, la partie Storz ne nécessite donc pas de réaliser plusieurs tours de vissage pour connecter les deux éléments.
Un raccord adapté aux applications professionnelles
Grâce à ses différentes dimensions, le raccord Storz taraudé femelle peut être intégré dans de nombreuses configurations de tuyauterie et d'équipements professionnels.
Il peut notamment être utilisé pour adapter un raccordement fileté à une installation équipée de raccords Storz.
Il constitue ainsi une solution intéressante pour réaliser une transition entre :
- une sortie filetée mâle et un raccord Storz
- un équipement fixe et un tuyau équipé d'un raccord Storz
- une canalisation et un accessoire de transfert
- un équipement de pompage et une ligne de tuyauterie compatible.
Un raccordement rapide et démontable
L'un des principaux intérêts du raccord Storz réside dans sa simplicité de connexion. Le système permet de réaliser rapidement un raccordement tout en conservant la possibilité de démonter facilement l'installation.
Cette caractéristique est particulièrement intéressante pour les installations dans lesquelles les tuyaux doivent être régulièrement déplacés, remplacés ou raccordés à différents équipements.
Le système symétrique permet également d'éviter la recherche d'un raccord mâle et d'un raccord femelle Storz : les deux parties compatibles sont conçues pour s'accoupler entre elles.
Applications
Le raccord Storz fixe taraudé femelle peut être utilisé dans différents domaines nécessitant des connexions rapides pour les réseaux d'eau et les équipements professionnels :
- lutte contre l'incendie ;
- équipements de pompage ;
- transfert d'eau ;
- tuyaux d'aspiration et de refoulement ;
- installations industrielles ;
- équipements hydrauliques ;
- réseaux temporaires ou démontables ;
- raccordement d'accessoires filetés à un système Storz.
La taille du raccord doit toujours être choisie en fonction des dimensions réelles de l'installation.
Pourquoi choisir un raccord Storz fixe taraudé femelle ?
Le raccord Storz fixe taraudé femelle permet de combiner la simplicité du système Storz avec la polyvalence d'un raccordement fileté.
Ses principaux avantages sont :
- connexion Storz rapide
- conception symétrique
- raccordement démontable
- taraudage femelle pour montage sur filetage mâle
- quatre dimensions disponibles
- adaptation à différents diamètres de réseaux
- solution adaptée aux installations d'eau et aux équipements incendie
- identification simple grâce à la mesure entre les ergots.
