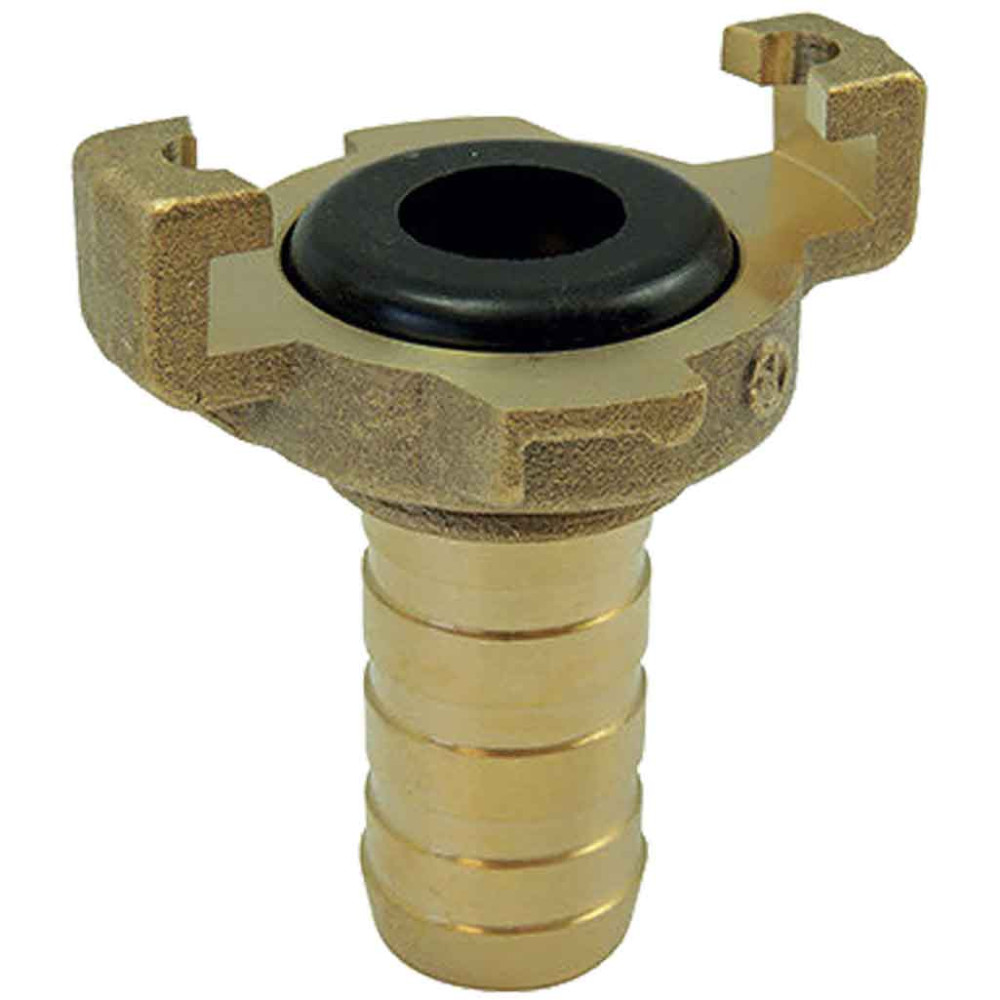

Raccord express laiton à douille cannelée
Le raccord express en laiton à douille cannelée est destiné au raccordement de tuyaux utilisés pour l'eau et l'air comprimé. Couramment désigné sous le nom de raccord tête de chat, il permet de connecter rapidement deux éléments compatibles grâce à son système de raccordement express.
Sa conception associe un corps en laiton matricé, une queue cannelée et une collerette servant de butée pour le montage du tuyau. Le raccord est livré avec un joint à lèvre en NBR assurant l'étanchéité de l'assemblage.
Cette configuration en fait une solution adaptée aux installations dans lesquelles les tuyaux doivent pouvoir être raccordés et déconnectés facilement.
Un raccordement express pratique
Le principal avantage du raccord Xpress réside dans sa simplicité d'utilisation. Le système de raccordement express permet d'effectuer rapidement les opérations de connexion et de déconnexion entre des éléments compatibles.
Cette caractéristique est particulièrement intéressante pour les installations nécessitant des interventions régulières, des opérations de maintenance ou des changements fréquents de tuyaux.
Le système est conçu selon la norme française NF E29-573, avec une distance entre griffes de 41 mm. Les raccords conformes à cette norme sont ainsi compatibles entre eux lorsque leurs caractéristiques de raccordement correspondent.
Une queue cannelée avec collerette
La partie destinée au tuyau possède une queue cannelée qui favorise le maintien du flexible ou du tube.
La collerette intégrée constitue une butée lors de l'installation et permet de positionner correctement le tuyau avant son serrage. Un collier de serrage adapté peut être utilisé afin de maintenir fermement le tuyau sur la partie cannelée.
Cette conception est particulièrement adaptée aux tuyaux souples nécessitant un raccordement mécanique fiable.
Corps en laiton matricé
Le corps du raccord tête de chat est fabriqué en laiton matricé. Ce matériau est couramment utilisé pour les raccords destinés aux circuits d'eau et d'air comprimé en raison de ses propriétés mécaniques et de sa bonne tenue dans les installations courantes.
La finition de la queue cannelée facilite également le positionnement du tuyau lors du montage.
Joint NBR intégré
Le raccord est équipé d'un joint NBR à lèvre, avec un passage intérieur de 15 mm pour cette configuration. Le joint participe à l'étanchéité de la liaison lorsque les éléments sont correctement assemblés.
La présence du joint monté facilite la préparation du raccord et limite les opérations nécessaires avant la mise en service.
Il est recommandé de vérifier régulièrement l'état des joints sur les installations fréquemment démontées ou soumises à des contraintes importantes.
Caractéristiques techniques
- Type : raccord express à queue cannelée
- Appellation courante : raccord tête de chat
- Matière du corps : laiton matricé
- Joint : NBR à lèvre
- Passage du joint : Ø 15 mm
- Raccordement : express
- Sortie : queue cannelée à collerette
- Pression maximale : PN10
- Température d'utilisation : de -10 °C à +70 °C
- Fluides compatibles : eau et air comprimé
- Norme de conception : NF E29-573
- Entre griffes : 41 mm
- Diamètres de tuyau disponibles : 13, 16, 19 et 25 mm
Choisir le bon diamètre
Le raccord Xpress est disponible pour plusieurs diamètres de tuyau. Le choix doit être effectué en fonction du diamètre extérieur ou de la dimension correspondant précisément au modèle de tuyau utilisé.
Avant toute commande, il est important de vérifier le diamètre du tuyau ainsi que la compatibilité du raccord opposé.
Un raccordement correctement dimensionné permet d'obtenir un maintien efficace du tuyau et de préserver les performances de l'installation.
Applications du raccord express
Le raccord express laiton peut être utilisé dans différentes applications nécessitant le raccordement rapide de tuyaux.
Il convient notamment pour :
- les circuits d'eau ;
- les réseaux d'air comprimé ;
- les installations industrielles ;
- les équipements de maintenance ;
- les circuits techniques ;
- les montages nécessitant des raccordements démontables ;
- les tuyaux souples équipés d'un collier de serrage.
Son système express est particulièrement utile lorsque le raccordement doit être effectué ou démonté régulièrement.
Utilisation avec un collier de serrage
Pour installer correctement le raccord, le tuyau doit être engagé sur la queue cannelée jusqu'à la collerette.
Un collier de serrage adapté permet ensuite de maintenir le tuyau sur le raccord. Le serrage doit être suffisamment important pour assurer un maintien efficace sans détériorer le tuyau.
Avant la mise en pression, vérifiez que le tuyau est correctement positionné et que le raccordement est parfaitement verrouillé.
Eau et air comprimé
Ce raccord tête de chat est conçu pour les circuits utilisant de l'eau ou de l'air comprimé.
Sa pression maximale annoncée est de PN10 et sa plage de température est comprise entre -10 °C et +70 °C. Ces valeurs doivent être respectées lors du choix du raccord afin de garantir une utilisation adaptée aux conditions de fonctionnement de l'installation.
Pour tout autre fluide ou toute condition de pression et de température différente, il convient de vérifier au préalable la compatibilité du matériau et du joint avec l'application.
Avantages du raccord Xpress
Le raccord Xpress présente plusieurs avantages :
- raccordement et démontage rapides ;
- corps robuste en laiton matricé ;
- queue cannelée pour tuyau souple ;
- collerette facilitant le positionnement du tuyau ;
- joint NBR monté ;
- utilisation avec l'eau et l'air comprimé ;
- pression jusqu'à PN10 ;
- plusieurs diamètres disponibles ;
- conception conforme à la norme NF E29-573.
Un raccord adapté aux installations démontables
Grâce à son système express, ce raccord laiton cannelé constitue une solution pratique lorsque les tuyaux doivent être démontés régulièrement.
Il peut notamment faciliter les opérations de maintenance, de nettoyage, de remplacement ou de modification d'une installation.
Pour constituer un ensemble complet, il peut être associé à un tuyau adapté au diamètre sélectionné, à un collier de serrage et à un raccord express complémentaire.
